Назначение:
Экран перфорированный металлический предназначены для установки на стеллажи серии СТФ в качестве экранов и в качестве инструментальных панелей для размещения навесных аксессуаров, таких как держатели инструментов, навесные полки, держатели ящиков.
Описание:

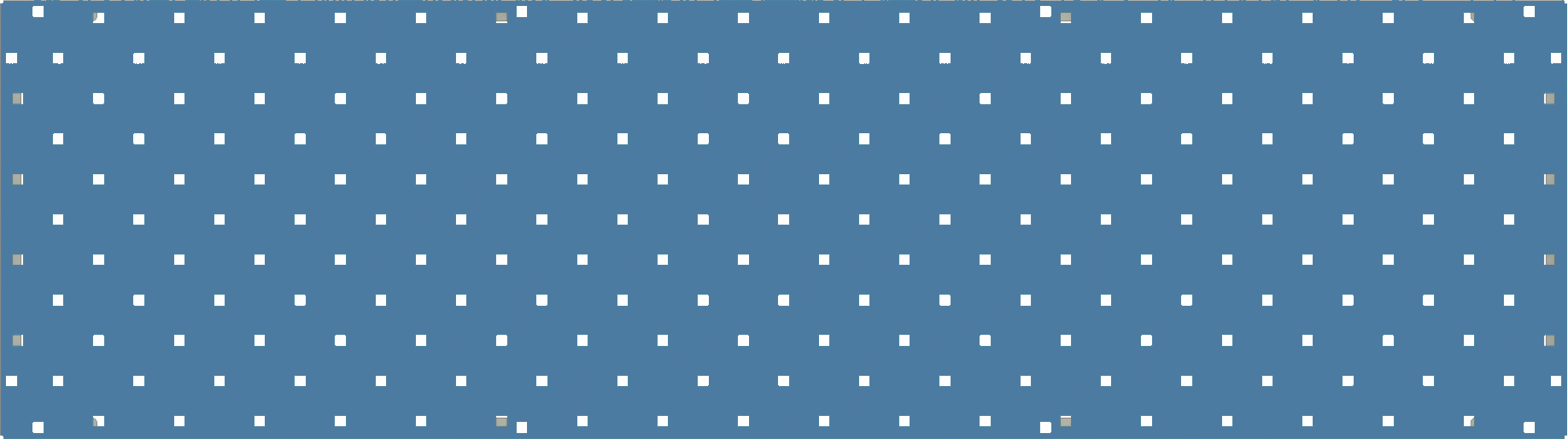

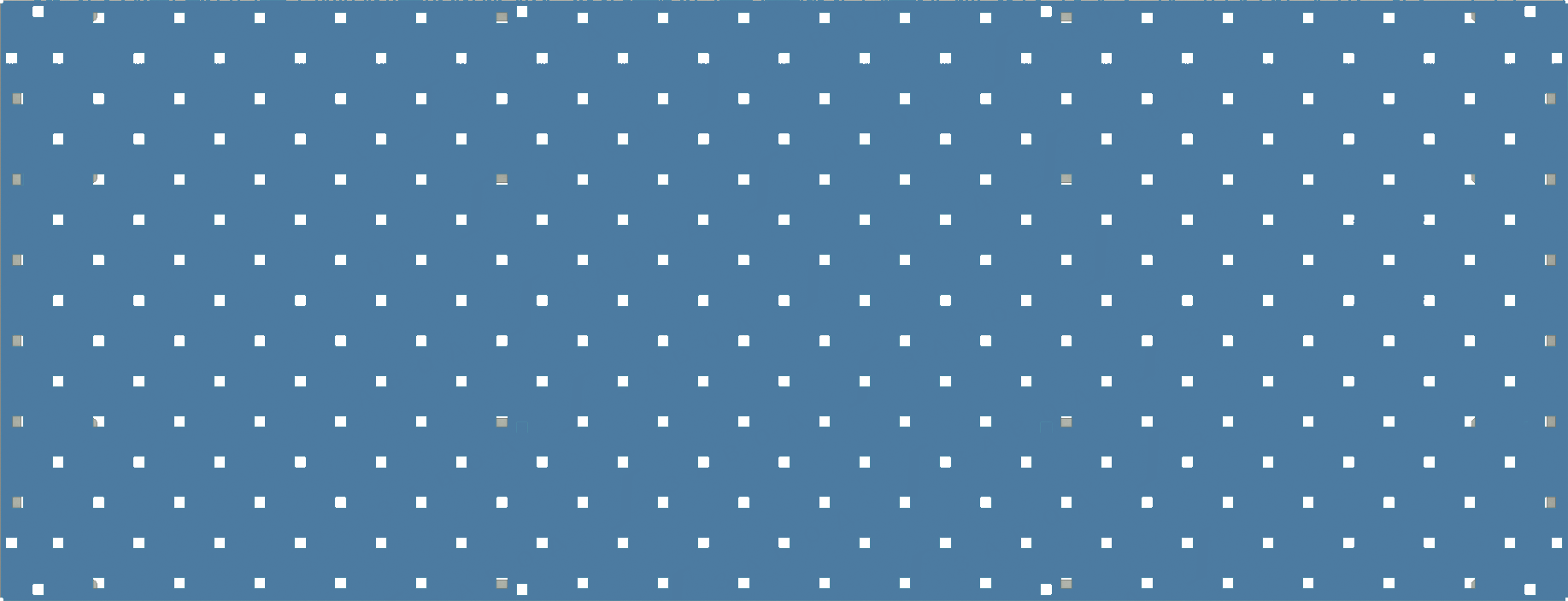

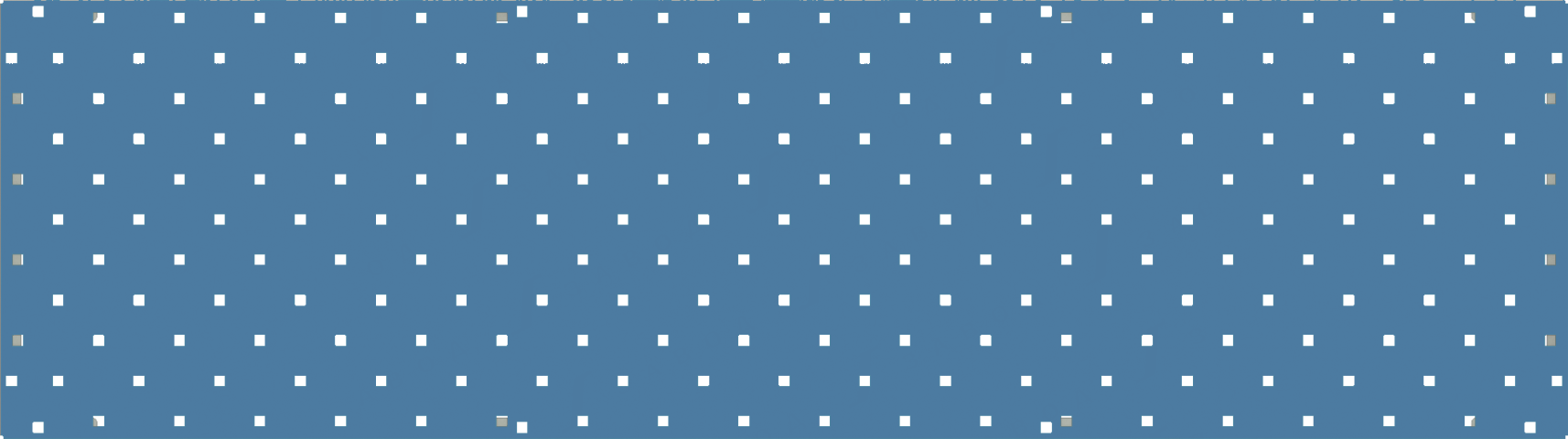

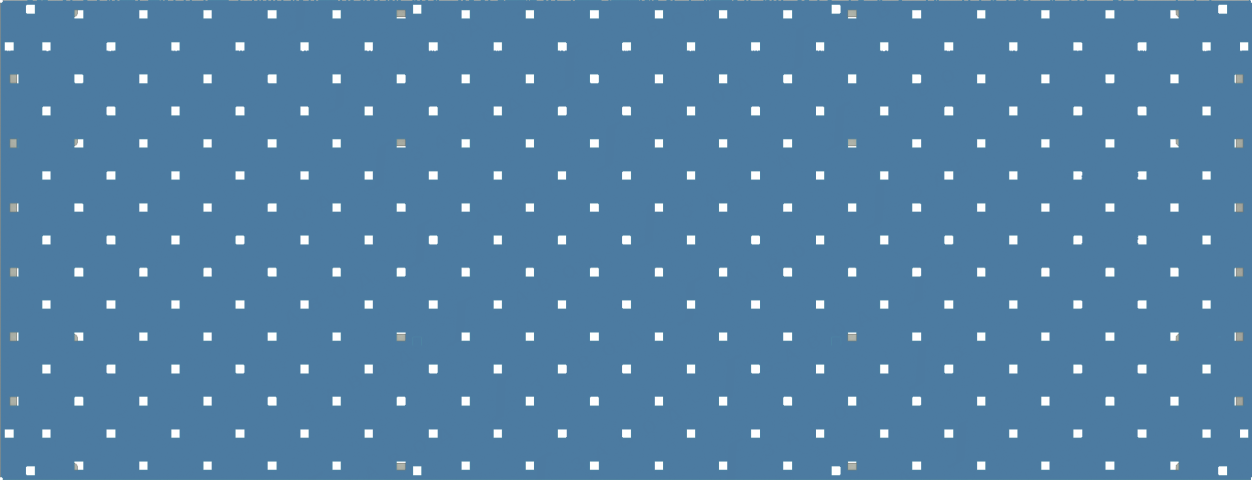

Экран изготавливается из качественной холоднокатаной конструкционной стали, толщиной 1 мм. Экран представляет собой коробчатую конструкцию с двумя ребрами жесткости (гибами) по каждой торцевой стороне и с одним ребром жесткости (гибом) по каждой продольной стороне. Рабочее полотно экрана полностью перфорировано квадратными отверстиями размером 9х9 мм, шаг перфорации по горизонтали и вертикали составляет 50 мм. На каждой продольной стороне предусмотрены четыре язычка шириной 58 мм, на которых расположены отверстия для крепления к стойкам серии СТФ. По торцевым сторонам экрана отверстия для крепления к стойкам серии СТФ расположены на ребре (гибе). Размер отверстий для крепления составляет 7х7 мм. Каждое крепежное отверстие на язычке и ребрах дублируется крепежным отверстием на рабочем полотне экрана, для возможности сквозного крепления к стойкам серии СТФ при помощи болтового соединения. По желанию заказчика, возможна установка экрана, как в горизонтальном, так и в вертикальном положении. Для крепления используется болт М6х25. В комплектацию перфорированного экрана входят четыре болта М6х25 и четыре фланцевые гайки М6, для крепления экрана в четырех точках.
Экран перфорированный выпускают трех типоразмеров:
Наименование
перфорированного
экрана
Габаритный размер,
Ширина, мм
Габаритный размер,
Высота, мм
Габаритный размер,
Глубина, мм
PS1.0STF-MZ300
972
272
18
PS1.0 STF-MZ400
972
372
18
PS1.0STF-MZ500
972
472
18
Защитно-декоративное покрытие экранов, соответствует требованиям ГОСТ 9.410-88 «Покрытия порошковые полимерные». Экраны имеют стойкое полимерное покрытие, полученное при использовании термоотверждаемых порошковых красок на эпокси-полиэфирной основе. Цвет покрытия - синий RAL 5015. Фактура покрытия-мелкая шагрень. Полимерное покрытие модулей устойчиво к перепадам температур и влаги, допускается к эксплуатации в температурных режимах окружающего воздуха от -30 гр.С до +40 гр.С., при относительной влажности воздуха 45-80%. Используемое, полимерное покрытие не выделяет запахов, не имеет инородных включений, вмятин, царапин и др.дефектов, нарушающих целостность покрытия. Порошковая краска, используемая для создания полимерного покрытия модулей, имеет сертификат соответствия.
Каждый экран перфорированный упакован в индивидуальный лоток из гофрокартона марки Т-23 и в термоусадочную пленку. В каждой упаковке предусмотрена листовка со штрих-кодом, информацией об изделии, заводе-изготовителе, гарантийном сроке.
